Устройство и технические характеристики компенсаторов "Энергия-Термо"

Для производства наших компенсаторов используется только высококачественная сталь.
Сама конструкция является высокотехнологичной и сложной. Но мы не стремимся ради снижения
себестоимости ее упрощать и, соответственно, ухудшать. Мы считаем, что экономия на качестве –
это экономия на безопасности наших клиентов. Для улучшения характеристик в компенсаторе "Энергия-Термо" мы применили технологии "суперстабилизация", "вентилируемый сильфон", "антикоррозия", "энергоэффективность" (эти технологии подробно описаны в разделе "Наши преимущества").

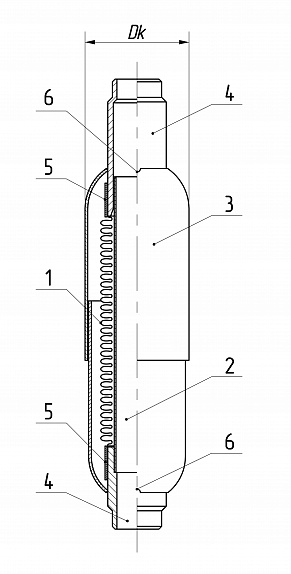

1. многослойный сильфон

Гибкая цилиндрическая «гармошка» из нескольких слоев тонкостенной нержавеющей стали. Приваривается к патрубкам через переходное кольцо из нержавеющей стали.

2. Внутренняя гильза
(стабилизатор сильфона)

Отрезок трубы из нержавеющей стали, который приварен к одному из патрубков и может свободно перемещаться внутри второго. Применяется технологии "суперстабилизация" и "энергоэффективность".

3. Наружный декоративно-защитный кожух

Состоит из двух гладких полусфер из нержавеющей стали. Надежно защищает тонкостенный сильфон от механических повреждений, воздействия сварки,и т.д. Может быть использован при эксплуатации в условиях повышенной влажности. Используются технологии "вентилируемый сильфон" и "антикоррозия".

4. патрубки

Два отрезка трубы из высококачественной углеродистой стали. Служат для приварки компенсатора к стояку отопления.

5. переходное кольцо

Переходное кольцо из нержавеющей стали служит для надежной приварки тонкостенного сильфона из нержавеющей стали к патрубку из углеродистой стали.

6. отверстие для слива
конденсата

Технологические отверстия для слива конденсата расположены в местах присоединения каждого из двух патрубков к защитному кожуху.

Технические характеристики компенсаторов "Энергия-Термо"

Актуальны для DN15-200 (поставляем DN15-500). Максимальная температура теплоносителя: +115°C. Рабочее давление: PN16

DN	Обозначение	Осевой ход компенсатора (компенсирующая способность) сжатие/удлинение	Полный осевой ход, мм	PN	Диаметр компенсатора Dk, мм	Эффективная площадь сильфона Sэфф, см²	Жёсткость осевого хода, kH/м
15	16.015.32/10.2	+32 мм / -10 мм	42	16	50	9	12
15	16.015.42/20.2	+42 мм / -20 мм	62	16	50	9	12
20	16.020.32/10.2	+32 мм / -10 мм	42	16	50	9	12
20	16.020.42/20.2	+42 мм / -20 мм	62	16	50	9	12
25	16.025.32/10.2	+32 мм / -10 мм	42	16	55	12	13
25	16.025.42/20.2	+42 мм / -20 мм	62	16	55	12	13
32	16.032.32/10.2	+32 мм / -10 мм	42	16	65	18	26
32	16.032.42/20.2	+42 мм / -20 мм	62	16	65	18	26
40	16.040.32/10.2	+32 мм / -10 мм	42	16	77	25	25
40	16.040.44/22.2	+44 мм / -22 мм	66	16	77	25	25
50	16.050.32/10.2	+32 мм / -10 мм	42	16	91	48	29
50	16.050.47/23.2	+47 мм / -23 мм	70	16	91	48	29
65	16.065.32/10.2	+32 мм / -10 мм	42	16	107	57	34
65	16.065.50/25.2	+50 мм / -25 мм	75	16	107	57	34
80	16.080.32/10.2	+32 мм / -10 мм	42	16	119	76	40
80	16.080.50/25.2	+50 мм / - 25 мм	75	16	119	76	40
100	16.100.33/17.2	+33 мм / -17 мм	50	16	149	122	54
100	16.100.54/26.2	+54 мм / -26 мм	80	16	149	122	54
125	16.125.33/17.2	+33 мм / -17 мм	50	16	187	188	106
125	16.125.54/26.2	+54 мм / -26 мм	80	16	187	188	106
150	16.150.33/17.2	+33 мм / -17 мм	50	16	215	264	104
150	16.150.54/26.2	+54 мм / -26 мм	80	16	215	264	104
200	16.200.33/17.2	+33 мм / -17 мм	50	16	267	433	134
200	16.200.54/26.2	+54 мм / -26 мм	80	16	267	433	134
